Plots pour terrasse bois NIVO®

Pour caler et mettre à niveau les lambourdes de terrasse

Gain de temps
Résistant
Stable

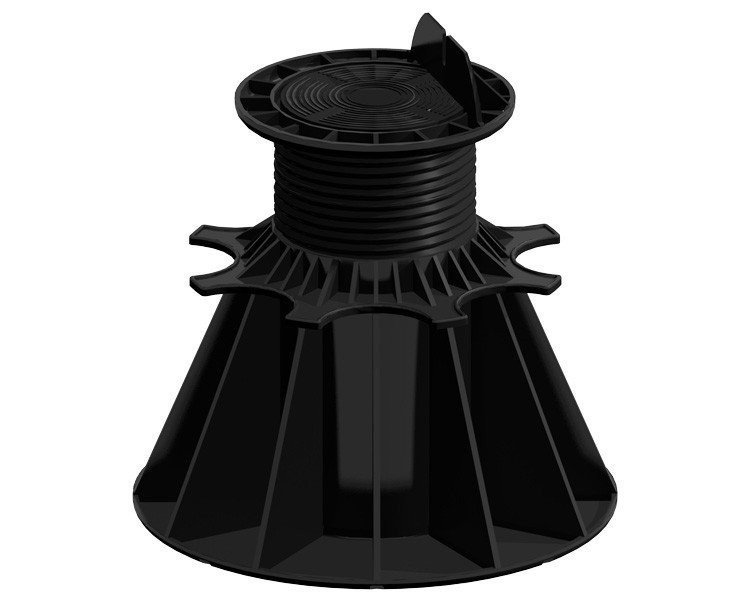

Tout savoir
  • Pour caler les lambourdes de 25 à 530 mm
  • Tête de plot avec support de lambourde
  • Réglage en hauteur par vérins micrométrique
  • Supporte jusqu’à 1000 kg
  • Conforme au D.T.U 43.1 et 51.4
  • En polypropylène recyclable

Caractéristiques

Hauteurs
25 à 40mm
40 à 60 mm
50 à 80 mm
80 à 140 mm
140 à 230 mm
Matière
Polypropylène
CaCO3
Options
Rehausse - 60mm
Cale de réglage pour pente à 2 à 5°
Couleur
Noir

Une installation plus simple et plus rapide

Le plot NIVO® permet une mise en œuvre très facile grâce à son système de vis rotative. Ce système permet un ajustement optimal de la hauteur du plot et d'ajuster parfaitement le niveau de la structure. La rotation de la bague sur le vérin fait varier la hauteur selon le sens de la rotation effectuée.

La pose de lambourdes sur plots NIVO® permet une installation beaucoup plus rapide. En plus du gain de temps, la mise en œuvre est simplifiée.

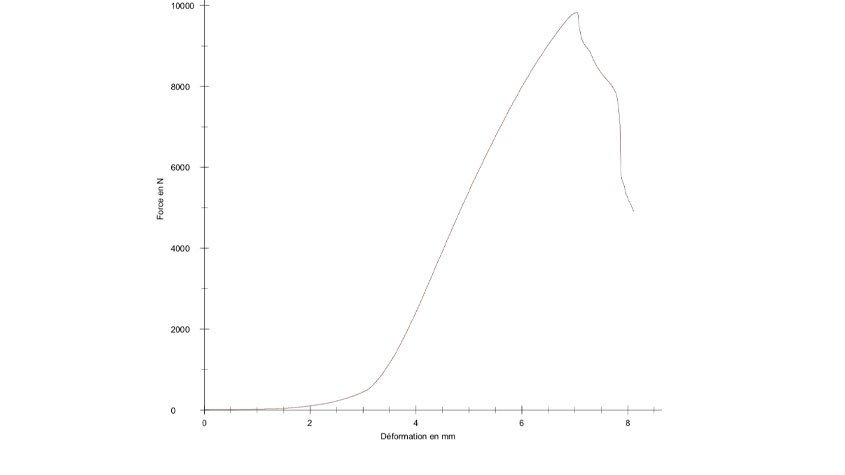

courbe technique de résistance

Un plot solide et résistant

La charge maximale supportée pour un plot NIVO® est de 1000 kg. Les plots sont fabriqués à partir de matériaux d'une grande qualité pour assurer une résistance à toute épreuve et une grande stabilité de la structure. Ainsi, que ce soit pour une terrasse privée ou publique (ERP), les plots NIVO sont adaptés à tous types de projets et offrent une sécurité optimale.

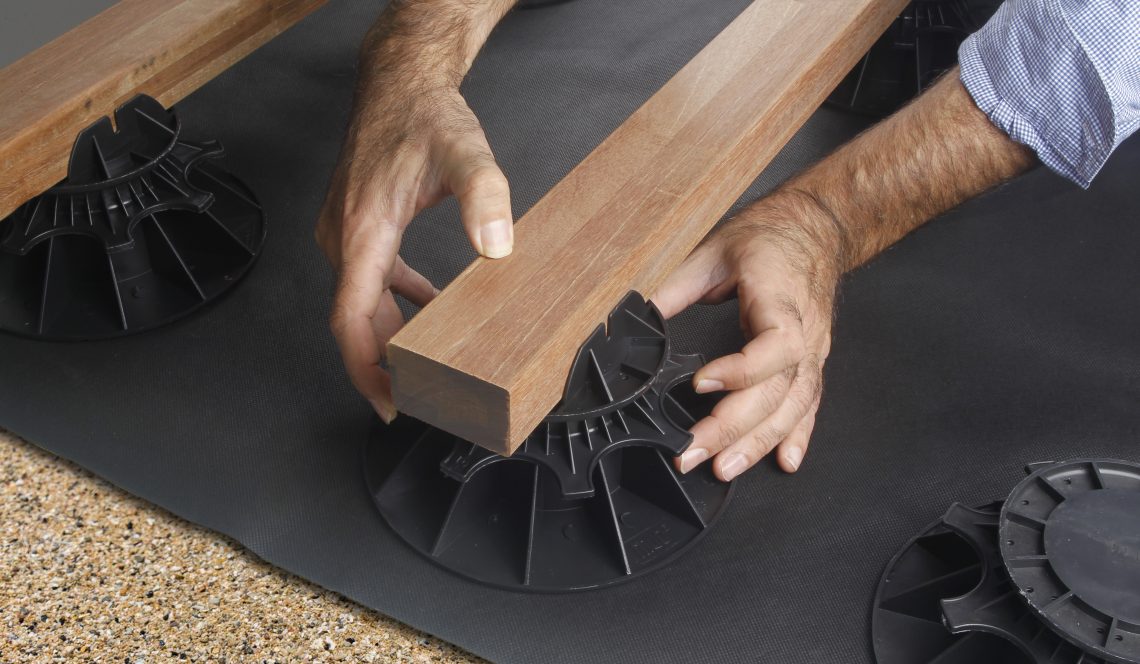

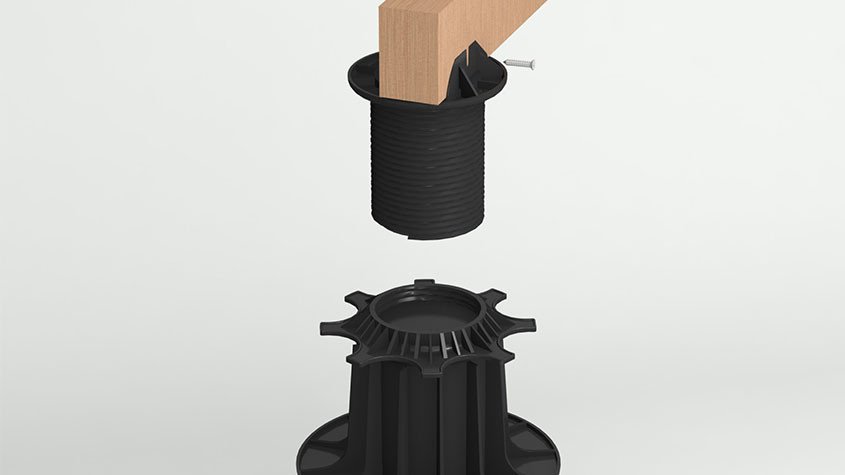

lambourde fixée sur une tete de plot

Une tête de plot pour lambourde

Les têtes de plots lambourde NIVO® sont adaptées à la fixation de lambourdes en bois. L'équerrage en L permet un vissage sur le coté afin de maintenir efficacement la lambourde sur le plot.

Le vissage peut aussi s'effectuer par le dessus des lambourdes et ainsi traverser la tête de plot.

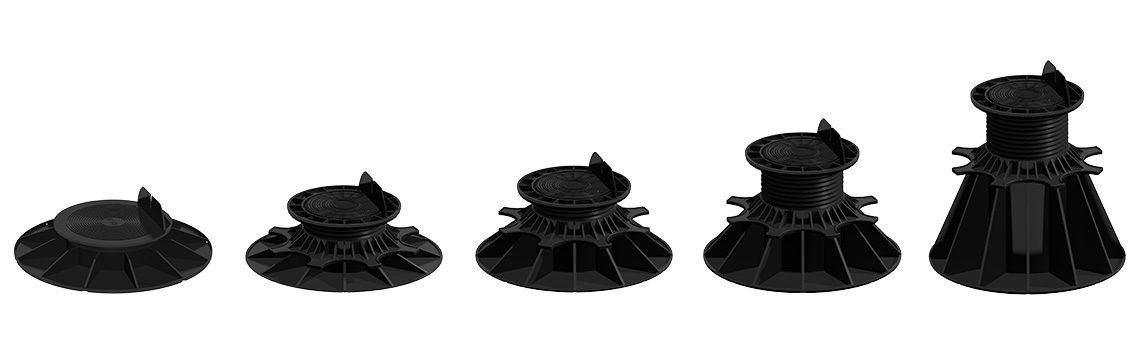

Plots réglables pour lambourdes NIVO®

Conçue et développée par nos ingénieurs bois, la gamme de plots NIVO met à votre disposition une gamme complète de plots en PVC réglables spécialement destinés à l’installation de terrasse bois sur dalles de terrasse (bois ou béton).

Ajustables de 25 à 240 mm de hauteur, nos plots sont réglables en hauteur et assurent robustesse et précision lors du montage de votre terrasse sur dalle. La qualité du matériau utilisé nous permet de garantir une résistance à tout type d'environnement : intempéries, rayons U.V., et une stabilité remarquable dans le temps, preuve de la qualité de nos produits.

Les plots NIVO sont calibrés et dimensionnés afin d’avoir une qualité optimale. La base du plot (Ø20cm = 314cm²) est suffisamment large afin d'éviter l’enfoncement de la terrasse dans le sol. Le diamètre de la vis de rotation est l’une des plus larges du marché, pour vous garantir la meilleure stabilité possible.

De plus, chaque tête de plot est munie de 4 ergots qui permettent de recevoir tout type de dalles : bois, gravillonnée, béton...

Grâce à son système de vis rotative, le plot NIVO® permet une mise en œuvre très facile. L’ajustement du niveau de la structure est simplifié au maximum.

En effet, NIVO a développé une gamme de plots spécialement destinée à l’installation de terrasse en bois sur lambourdes ou de dalles caillebottis en béton ou bois autoportants. Solides et résistants à une charge d’au moins une tonne, nos plots sont réglables en hauteur et faciles à installer. Les plots NIVO sont ajustables en hauteur de 40 à 60mm. Et afin de compléter la gamme des hauteurs, une rehausse de 6 centimètres peut être intercalée entre l’embase et le support.

De plus, nos plots sont tous conformes au D.T.U 43 et 51-4. La charge admissible par plot est donc de 1000 kg, poids à respecter d’après le DTU (P.V d’essai des tests de compression sur demande).

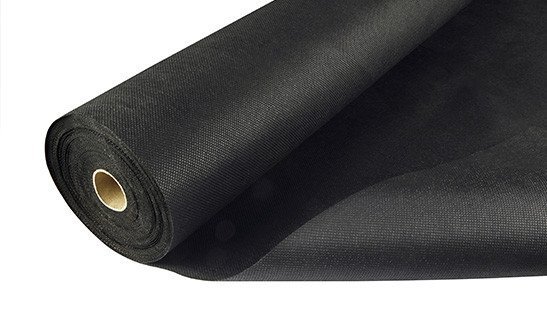

Les plots NIVO doivent être posés sur un terrain stabilisé (étanchéité, béton, sable, terre végétale…). Pour éviter la repousse de mauvaises herbes sous la structure, nous vous conseillons fortement de poser un feutre géotextile .

Les plots NIVO permettent de poser des dalles autoportantes en béton ou en bois entre les ergots. Pour cela il faut compter en moyenne 4 à 5 plots par m2, afin d’avoir un terrain stable et robuste.

Les schémas techniques

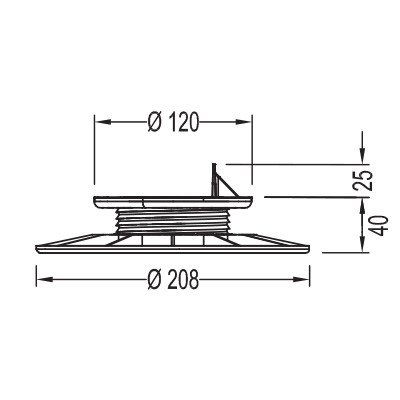

  • Plot 25 - 40 mm
    • - ouverture min : 25 mm
    • - ouverture max : 40 mm
    • - poids : 0.17 Kg

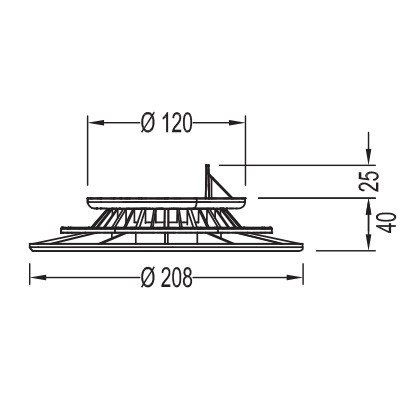

  • Plot 40 - 60 mm
    • - ouverture min : 40 mm
    • - ouverture max : 60 mm
    • - poids : 0.23 Kg

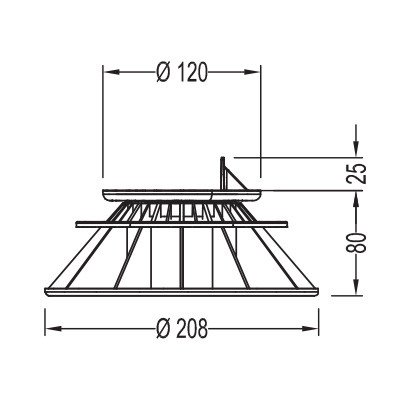

  • Plot 50 - 80 mm
    • - ouverture min : 50 mm
    • - ouverture max : 80 mm
    • - poids : 0.26 Kg

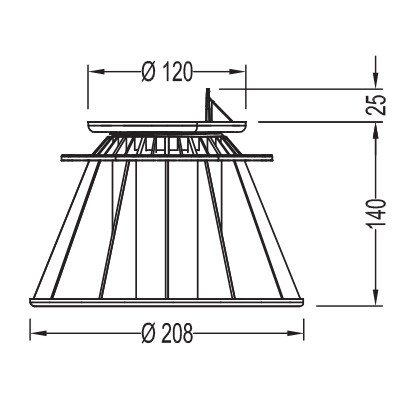

  • Plot 80 - 140 mm
    • - ouverture min : 80 mm
    • - ouverture max : 140 mm
    • - poids : 0.33 Kg
  • Plot 140 - 230 mm
    • - ouverture min : 140 mm
    • - ouverture max : 230 mm
    • - poids : 0.51 Kg

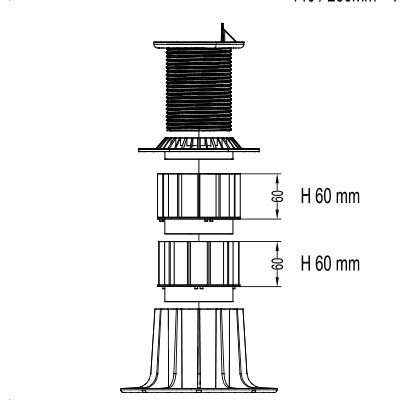

  • schéma du plot avec réhausse
    Plot 140 + rehausse
    • - ouverture min : 230 mm
    • - ouverture max : 530 mm

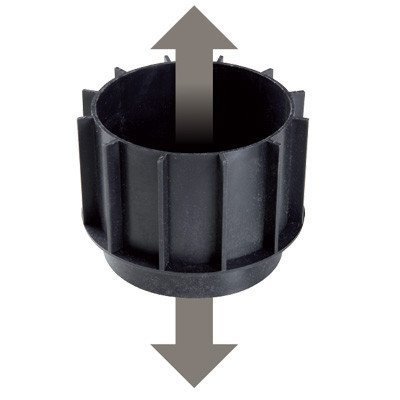

Rehausse plot 60mm

Rehausse de 60mm pour plot de 140-230mm. Vous pouvez empiler jusqu’à 5 rehausses les unes sur les autres, afin d'atteindre une hauteur maximale de 530 mm tout en gardant une assise stable.

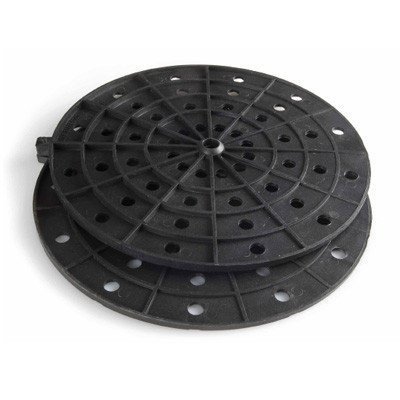

Correcteur pente 2 à 5%

Le correcteur de pente NIVO® permet d’assurer une correction de pente allant de 2 à 5% de dénivelé de la plus simple des façons.

La connexion du correcteur avec la base du plot NIVO est optimale, permettant de garder la stabilité de votre terrasse en dalle ou lambourde.
