Vis de fondation NIVO®

Ancrez votre terrasse sans béton

5 mn par vis
Grande stabilité
Résiste à l'enfoncement
Conforme DTU 51-4
Tout savoir
  • Ancrage stable même dans sol meuble
  • Profil en L inclus pour fixer les lambourdes
  • Rapide à installer - 5 mn
  • Installation manuelle avec bras de levier ou boulonneuse
  • Sans béton - pas de séchage
  • Profil plat carré en option (pour poteau vertical)

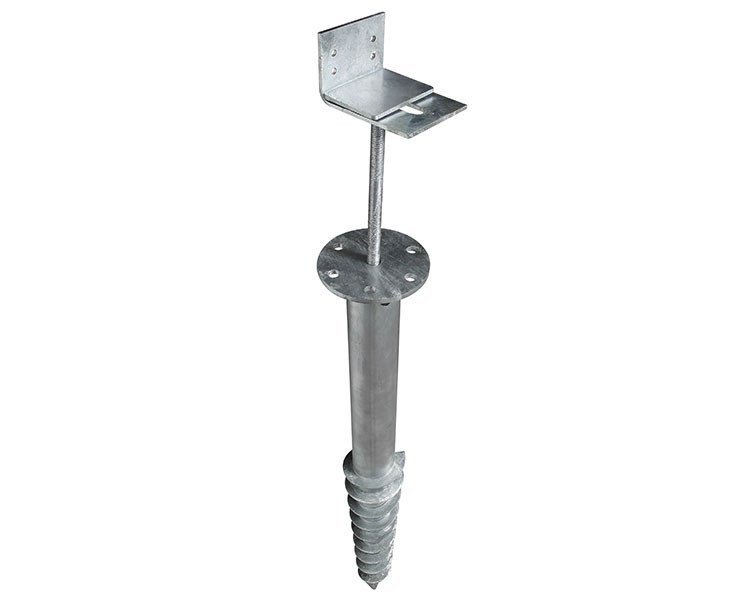

Présentation de la vis de fondation NIVO®

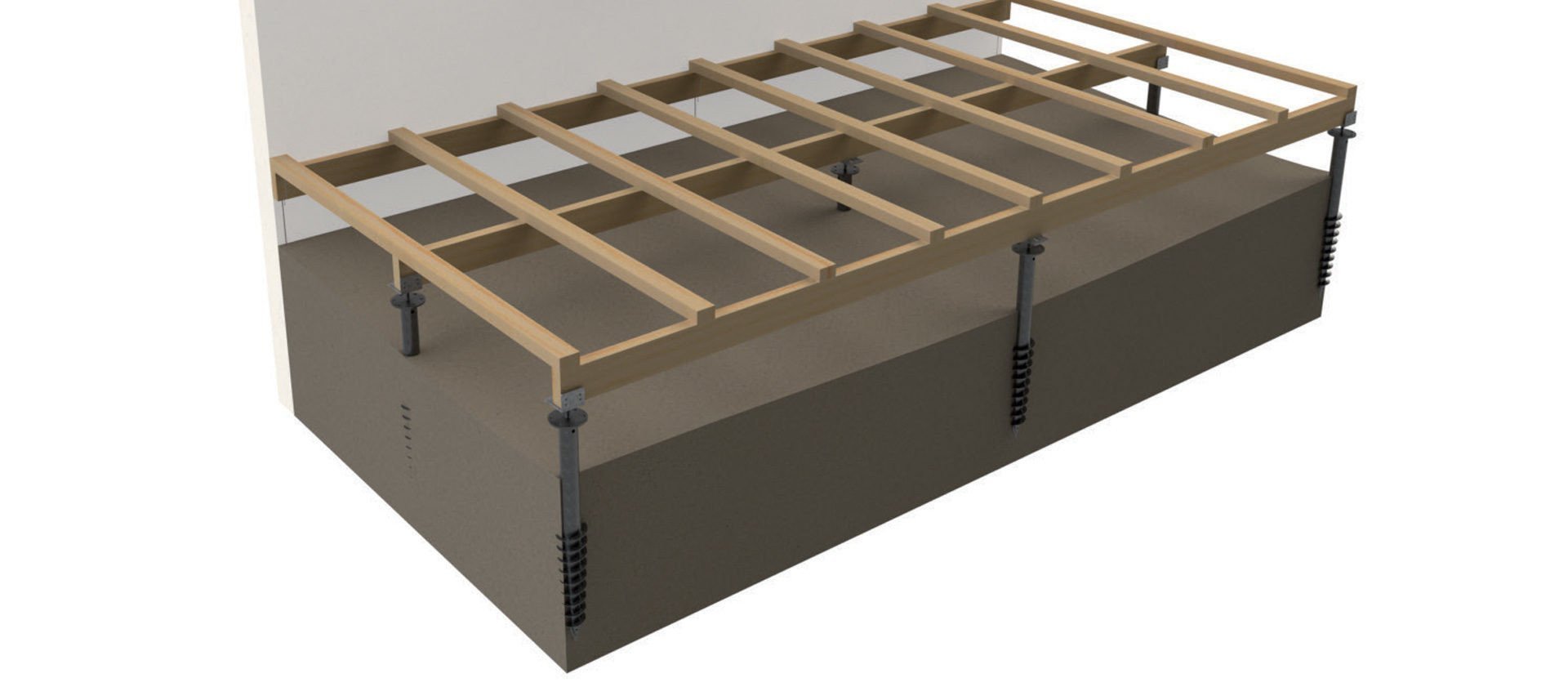

La vis de fondation NIVO® est équipée d'une pointe "harpon", de façon à pouvoir être enfoncée dans un sol meuble. Ces vis permettent de créer une structure très stable, pour y installer un lambourdage croisé : solives et lambourdes (par exemple des solives de 45 x 145 mm et des lambourdes de 50 x 75 mm)

Les vis de fondation NIVO® disposent d'une équerre en L, réglable en largeur de quelques centimètres

Le nombre moyen de vis par m² est de 1,5.

Caractéristiques

Certifiée norme française
NF P 94-150-1
Réglable en hauteur
25 cm à 55cm de hauteur hors sol
Matériau
Acier galvanisé à chaud selon la norme européenne NF EN ISO 1461 :2009

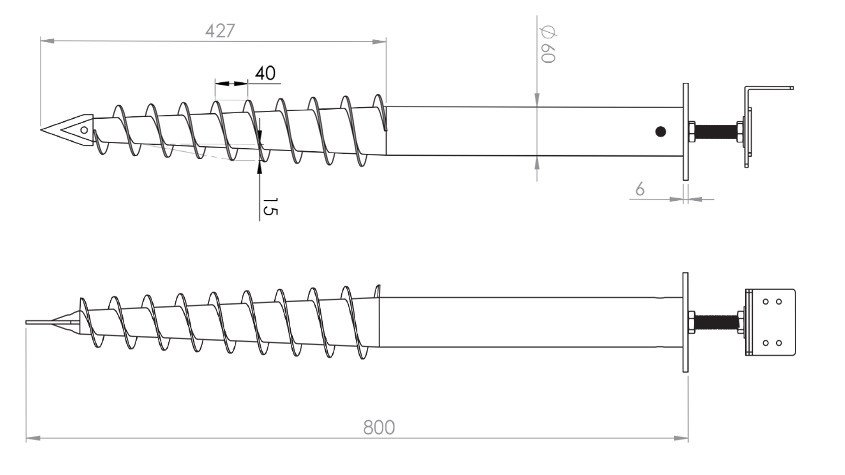

Dimensions vis
Vis : 800 mm (L) x 60 mm (diamètre) x 3 mm (ép)
Support en L : 800/1200 mm (L) x 60 mm (diamètre) x 3 mm (ép)
Diamètre tige filetée
16 mm
Poids de la vis + équerre
5,50 kg

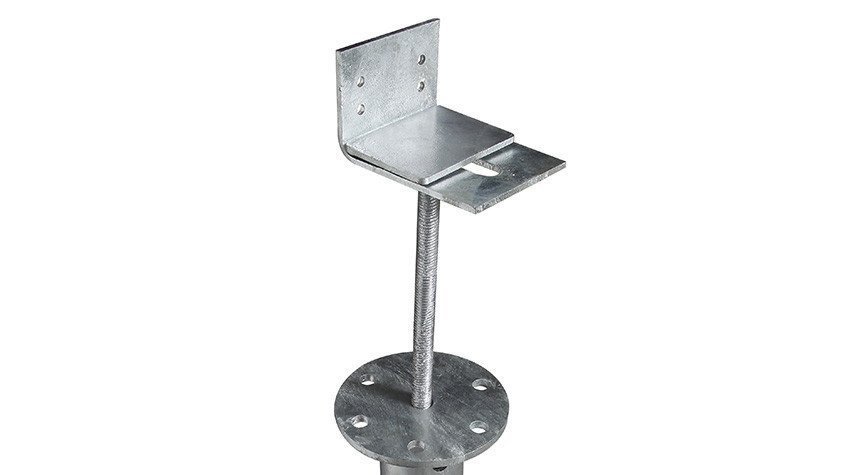

Concernant le support en L

La vis de fondation NIVO® est livrée avec une équerre réglable en forme de "L" sur une tige filetée de 25cm de long (16 mm de diamètre).

Le réglage de l'équerre permet de pouvoir recevoir plusieurs types de solives.

Une installation facile et rapide

Les vis de fondation NIVO évitent de devoir attendre le temps de séchage du béton, toujours accompagné par sa polluante et fastidieuse manutention. Vous économisez donc un temps précieux avant de pouvoir commercer l'installation de votre platelage.

Dès les vis de fondations installées, vous pouvez enchaîner par l'installation de votre terrasse sans attente.

Le prix d'une fondation avec vis de fondation NIVO est plus élevé à l'achat, mais ce prix est très rapidement compensé par la rapidité de mise en œuvre et le faible impact sur le terrain. L'installation est beaucoup plus rapide, et donc plus économique.

Les tests de résistance

Un laboratoire accrédité Cofrac a mené une série de tests afin de déterminer la résistance des vis de fondations NIVO à la compression dans un terrain constitué d'un mix de terre végétale et de remblais en plaques d’ardoise, en fonction de sa profondeur d’enfouissement : 75 cm et 65 cm.

La Vis de Fondation NIVO® a été testée selon la norme française NF P 94-150-1 au sein de remblais limono-argileux de type A1

Devant la diversité des sols, les essais ont été réalisés sur des « remblais moyennement à faiblement compacts » (mesures par sondage au pénétromètre – indice Qd = 2.7MPa) pour pouvoir tester les vis de fondation NIVO® dans des conditions relativement défavorables et donner les domaines d’application les plus vastes possibles.



Installation de la vis NIVO®

Dans cette vidéo un exemple d'utilisation de vis de fondation NIVO® pour pour la réalisation d'une terrasse surélevée de 45cm de hauteur sur un remblai.

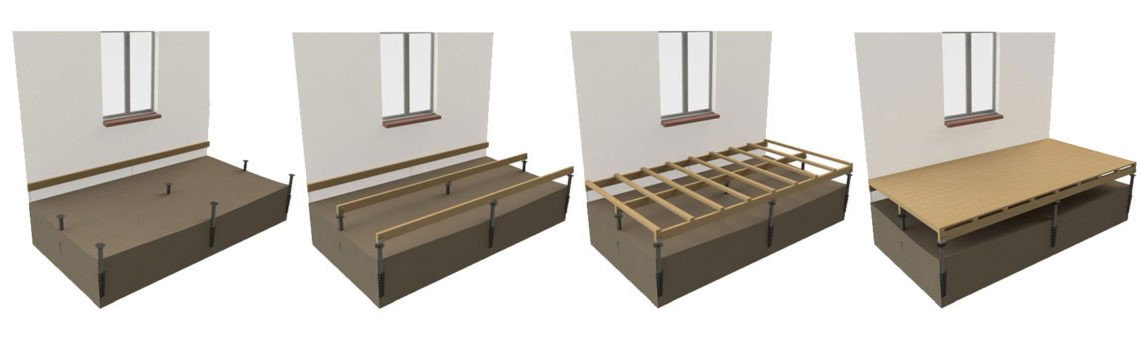

Etapes d'installation de la vis de fondation NIVO®

.

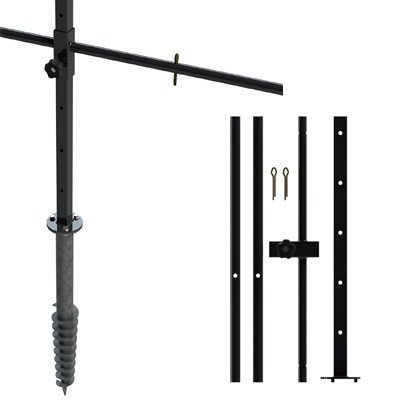

Outil manuel

Pour le vissage manuel des vis de fondation NIVO, utilisez la barre de vissage réglable. Elle est composée d'un mat pré-percé permettant de régler en hauteur la barre de serrage au fur et à mesure que vous vissez (160 cm d'envergure, 3 mm d'épaisseur). 3 boulons + écrous permettent de solidariser l’outil sur la vis (nécessite la présence de 2 personnes)

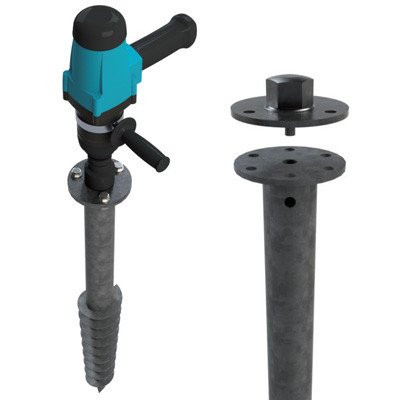

Adaptateur pour boulonneuse

Pour faciliter l'installation, nous avons développé un adaptateur à douille de 41 mm de diamètre, permettant l'utilisation d'une boulonneuse (Puissance minimale de 700 Watts). 3 boulons + écrous permettent de solidariser l’adaptateur sur la vis, le vissage est alors réalisable par 1 personne (comptez 5 min de temps de vissage par vis).

Documents Techniques

  • Fiche technique – Vis de fondation COBRA.pdf
