Clip de fixation Bfix

Une fixation invisible pour bois exotique

Bonne stabilité
Simple et rapide
Tout savoir
  • Finition soignée, clips invisibles
  • Montage simple et rapide : 40% de gain de temps
  • Respect de la dilatation du bois
  • Vis autoforantes en Inox renforcé
  • Possibilité de démontage local
  • Système de fixation breveté

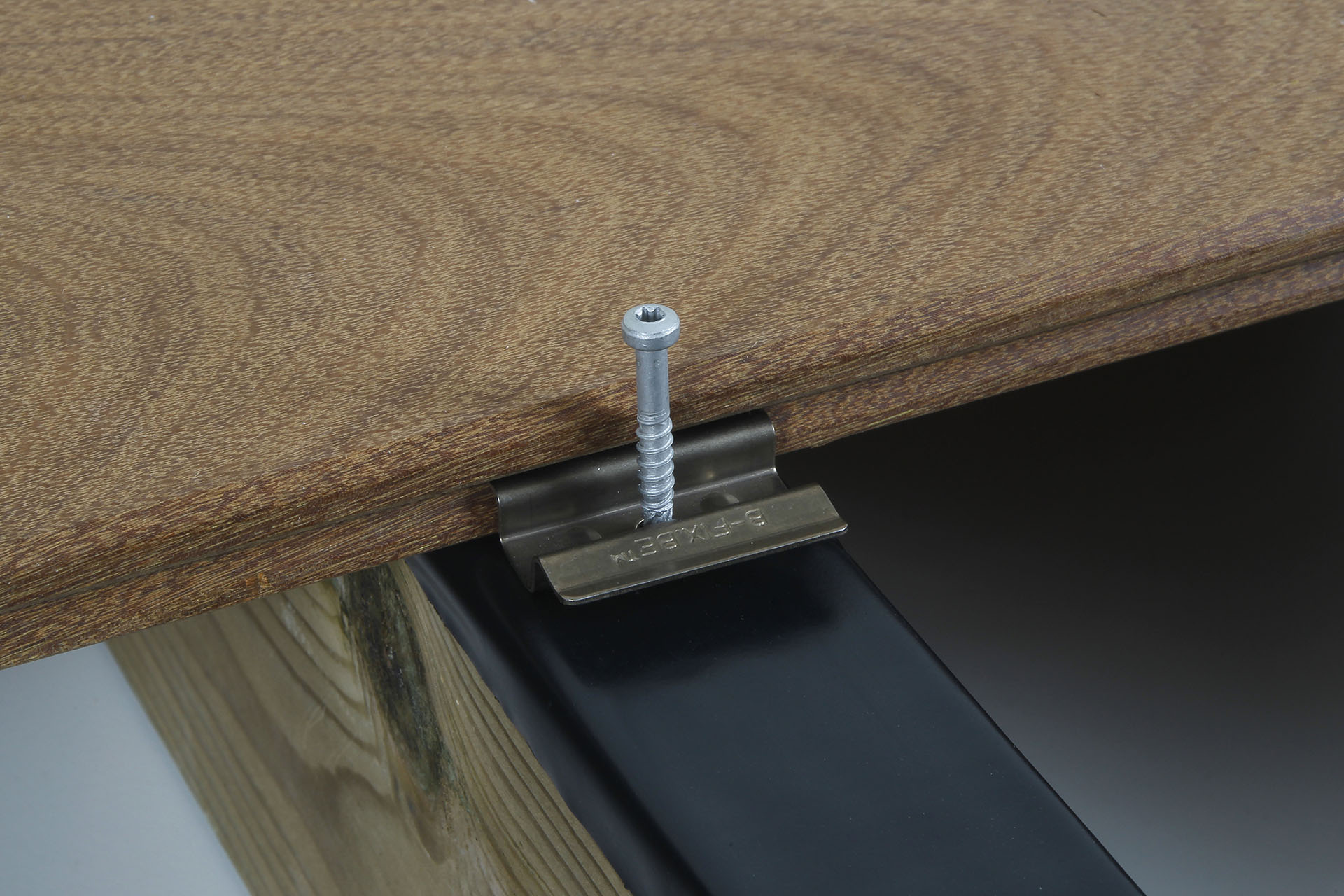

Le concept du clip B-Fix

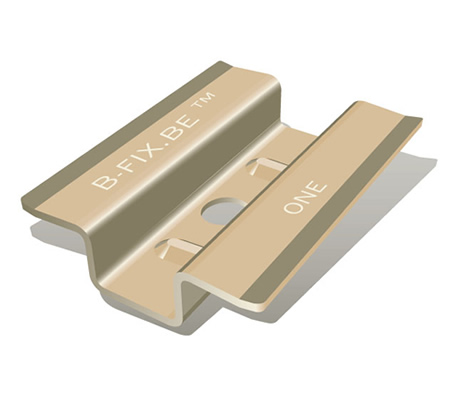

Le clip B-Fix est une attache en Inox 301 qui assure un maintien efficace et qui garantit une grande stabilité de vos lames de terrasse conte les lambourdes.

Simplicité de pose et gain de temps

Grâce à ce système novateur, la pose de vos lames de terrasse est plus simple et plus rapide. Ce système de fixation permet de réduire de 40% le temps de pose. Une seule vis est nécessaire pour fixer le clip B-Fix. Ces vis sont auto-forantes, un seul embout est donc nécessaire pour fixer les clips (fourni avec les clips et vis).

Installation du clip B-Fix

Caractéristiques

Matériaux
Clip : Inox 301
Vis : Inox A2 + coating gris
Dimensions
Clip : 33.6 x 8.5 mm (largeur x hauteur)
Vis : 5 x 35 mm (largeur x hauteur)
Conditionnement
100 clips
100 vis auto-forantes
1 embout Torx
1 plan de montage

Fixation des lames avec le clip B-Fix

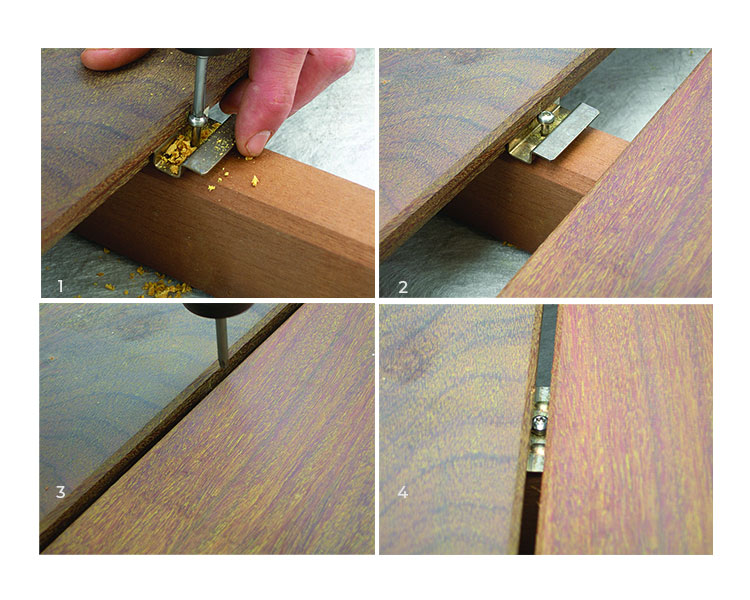

Ce système de fixation est compatible avec les lames Ipé, Garapa et Afrikulu/Mukulungu. Pour installer votre terrasse avec les clips B-Fix, respectez ces 4 étapes :

Etape 1 : Alignez la première lame de terrasse à l'extrémité de la structure puis fixez-la. Faites glisser le clip sur la lambourde pour introduire une aile dans la rainure du profilé de la lame.

Etape 2 : Vissez ensuite la vis auto-forante dans le trou du clip jusqu'à la moitié de la hauteur de la rainure. Il ne faut pas la visser complètement pour pouvoir venir glisser l'autre lame dans la seconde aile du clip.

Etape 3 : Glissez une seconde lame dans au maximum et insérer-la dans la seconde aile du clip. Vérifiez à ce que les lames soient bien alignées.

Etape 4 : Serrez la vis du clip au maximum.

Début et fin de pose

Pour le début et la fin de la pose de la terrasse, il y a des clips de départ/finition appropriés
(Art.Nr. 1014).

La lambourde doit être alignée précisément au-dessous de la rainure
de la lame, afin que le clip de départ/finition fonctionne correctement et forme
une jonction forte.

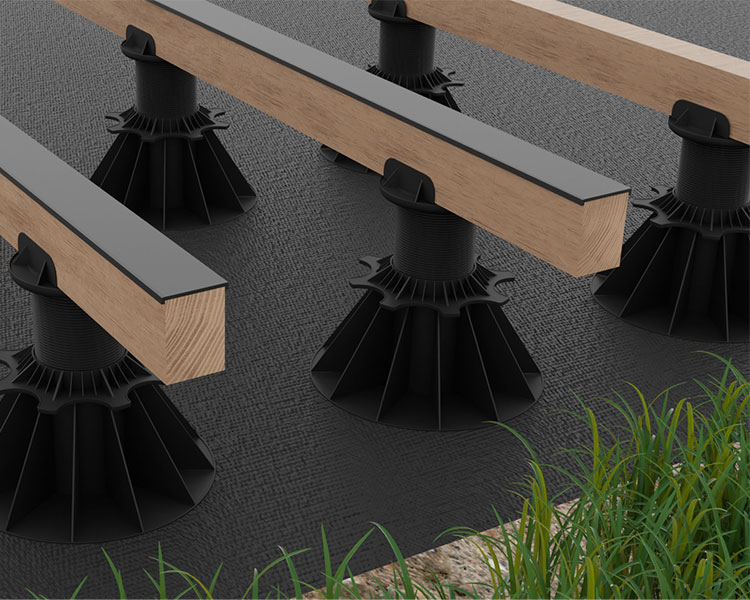

Installation des lambourdes

Prévoyez un entraxe de maximum 40 cm entre lambourdes (de centre à centre).

Les lambourdes doivent être posées avec une pente de 2% dans le sens longitudinal des lames pour permettre l’écoulement de l’eau de pluie. Cette pente de 2% doit être strictement respectée !

L'eau, également, doit pouvoir s'écouler sous la structure. Les lambourdes doivent reposer impérativement sur cales en caoutchouc ou des plots.

Protéger vos lambourdes et augmenter leur durée de vie : Utilisez la bande bitumeuse Bitudeck pour recouvrir les lambourdes et empêcher toute infiltration d’eau au niveau des points de fixation.

Pour une pose sur lambourdes aluminium, des vis spécifiques sont nécessaires.
